ความถี่มีผลต่อประสิทธิภาพของตัวต้านทานแบบแผ่นเปลือยอย่างไร?

ความถี่เป็นพารามิเตอร์ที่สำคัญซึ่งมีอิทธิพลอย่างมากต่อประสิทธิภาพของวาริสเตอร์ดิสก์เปล่า ในฐานะซัพพลายเออร์ชั้นนำของวาริสเตอร์ดิสก์เปล่า เรามีความรู้เชิงลึกและประสบการณ์กว้างขวางในการทำความเข้าใจว่าความถี่ส่งผลต่อส่วนประกอบที่สำคัญเหล่านี้อย่างไร

พื้นฐานของวาริสเตอร์ดิสก์เปลือย

วาริสเตอร์ดิสก์เปล่าเป็นตัวต้านทานขึ้นอยู่กับแรงดันไฟฟ้าประเภทหนึ่งที่ทำจากวัสดุโลหะออกไซด์เป็นหลัก ซึ่งมักจะเป็นซิงค์ออกไซด์ ได้รับการออกแบบมาเพื่อปกป้องระบบไฟฟ้าและอิเล็กทรอนิกส์จากเหตุการณ์แรงดันไฟฟ้าเกิน เช่น ฟ้าผ่า ไฟกระชาก และการปล่อยประจุไฟฟ้าสถิต เมื่อแรงดันไฟฟ้าตกคร่อมวาริสเตอร์เกินแรงดันไฟฟ้าในการจับยึด ความต้านทานของวาริสเตอร์จะลดลงอย่างรวดเร็ว ทำให้สามารถนำกระแสได้จำนวนมาก และเปลี่ยนทิศทางพลังงานส่วนเกินออกไปจากอุปกรณ์ที่ได้รับการป้องกัน

ความถี่และลักษณะทางไฟฟ้า

ผลกระทบของความจุ

วิธีสำคัญประการหนึ่งที่ความถี่ส่งผลต่อวาริสเตอร์ดิสก์เปล่าคือผ่านความจุไฟฟ้าโดยธรรมชาติ วาริสเตอร์ก็เหมือนกับส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ที่มีค่าความจุสัมพันธ์กับส่วนประกอบเหล่านั้น ที่ความถี่ต่ำ รีแอกแตนซ์แบบคาปาซิทีฟ (X_C=\frac{1}{2\pi fC}) จะสูง โดยที่ (f) คือความถี่และ (C) คือความจุของวาริสเตอร์ เป็นผลให้กระแสไฟฟ้าแบบคาปาซิทีฟมีขนาดค่อนข้างเล็กและวาริสเตอร์ส่วนใหญ่จะทำหน้าที่เป็นตัวต้านทานที่ขึ้นกับแรงดันไฟฟ้า

อย่างไรก็ตาม เมื่อความถี่เพิ่มขึ้น รีแอกแทนซ์แบบคาปาซิทีฟจะลดลง สิ่งนี้นำไปสู่การเพิ่มขึ้นของกระแส capacitive ที่ไหลผ่านวาริสเตอร์ ในบางกรณี ที่ความถี่สูงมาก กระแสไฟฟ้าแบบคาปาซิทีฟอาจมีนัยสำคัญเพียงพอที่จะส่งผลกระทบต่อประสิทธิภาพโดยรวมของวาริสเตอร์และวงจรที่ได้รับการป้องกัน ตัวอย่างเช่น ในวงจรความถี่สูง กระแสคาปาซิทีฟที่เพิ่มขึ้นอาจทำให้สูญเสียพลังงานเพิ่มเติม และอาจรบกวนการทำงานปกติของวงจรด้วยซ้ำ

เวลาตอบสนอง

เวลาตอบสนองของวาริสเตอร์ดิสก์เปล่าเป็นอีกปัจจัยสำคัญที่ได้รับผลกระทบจากความถี่ วาริสเตอร์ได้รับการออกแบบให้ตอบสนองต่อเหตุการณ์แรงดันไฟฟ้าเกินได้อย่างรวดเร็ว ที่ความถี่ต่ำ วาริสเตอร์จะมีเวลาเพียงพอในการตรวจจับและตอบสนองต่อการเปลี่ยนแปลงแรงดันไฟฟ้า แต่ที่ความถี่สูง ความผันผวนของแรงดันไฟฟ้าอย่างรวดเร็วสามารถท้าทายความสามารถของวาริสเตอร์ในการตอบสนองอย่างมีประสิทธิภาพ

หากความถี่ของเหตุการณ์แรงดันไฟฟ้าเกินสูงเกินไป วาริสเตอร์อาจไม่สามารถเข้าถึงสถานะการนำไฟฟ้าได้เต็มที่ทันเวลาเพื่อเปลี่ยนทิศทางพลังงานส่วนเกิน ซึ่งอาจส่งผลให้การป้องกันอุปกรณ์ที่เชื่อมต่อไม่สมบูรณ์ ตัวอย่างเช่น ในสายส่งข้อมูลความเร็วสูงซึ่งแรงดันไฟกระชากอาจเกิดขึ้นที่ความถี่สูงมาก วาริสเตอร์ที่มีเวลาตอบสนองช้าอาจไม่สามารถป้องกันส่วนประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนจากความเสียหายได้

การลดประสิทธิภาพความถี่สูง

การกระจายพลังงาน

ที่ความถี่สูง การกระจายพลังงานในวาริสเตอร์ดิสก์เปล่าจะเพิ่มขึ้น นี่เป็นเพราะทั้งกระแสคาปาซิทีฟที่เพิ่มขึ้นและการสูญเสียการสลับที่สูงขึ้นซึ่งเกี่ยวข้องกับการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างรวดเร็ว การกระจายพลังงานที่เพิ่มขึ้นอาจทำให้วาริสเตอร์ร้อนขึ้น ซึ่งจะทำให้ประสิทธิภาพลดลง

การให้ความร้อนที่มากเกินไปอาจทำให้คุณลักษณะทางไฟฟ้าของวาริสเตอร์เปลี่ยนแปลงไปตามกาลเวลา แรงดันไฟฟ้าในการจับยึดอาจเปลี่ยนไป และความสามารถของวาริสเตอร์ในการทนต่อเหตุการณ์แรงดันไฟฟ้าเกินอาจลดลง ในกรณีที่รุนแรง ความร้อนสูงเกินไปอาจนำไปสู่ความเสียหายทางกายภาพต่อวาริสเตอร์ เช่น การแตกร้าวหรือการหลอมละลาย ส่งผลให้การป้องกันไม่ได้ผล

ผลกระทบจากวัยชรา

ความถี่ยังส่งผลต่อการเสื่อมสภาพของวาริสเตอร์ดิสก์เปล่าอีกด้วย การทำงานด้วยความถี่สูงสามารถเร่งกระบวนการชราของวัสดุวาริสเตอร์ได้ ความเครียดซ้ำๆ ที่เกิดจากการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างรวดเร็วอาจทำให้เกิดการเปลี่ยนแปลงในระดับจุลภาคในโครงสร้างผลึกของวาริสเตอร์ ส่งผลให้คุณสมบัติทางไฟฟ้าลดลง

เมื่อวาริสเตอร์มีอายุมากขึ้น แรงดันไฟฟ้าในการจับยึดอาจเพิ่มขึ้น และกระแสรั่วไหลก็อาจเพิ่มขึ้นเช่นกัน ซึ่งอาจส่งผลให้ระดับการป้องกันสำหรับอุปกรณ์ที่เชื่อมต่อลดลง เพื่อความน่าเชื่อถือในระยะยาว การพิจารณาความถี่ในการทำงานเป็นสิ่งสำคัญเมื่อเลือกวาริสเตอร์แบบดิสก์เปล่า

การพิจารณาการใช้งานและความถี่

การใช้งานทางอุตสาหกรรม

ในการตั้งค่าทางอุตสาหกรรม วาริสเตอร์ดิสก์เปล่าถูกนำมาใช้กันอย่างแพร่หลายในการปกป้องอุปกรณ์ไฟฟ้าจากไฟกระชาก อุปกรณ์อุตสาหกรรมมักทำงานในสภาพแวดล้อมที่มีแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้าและแรงดันไฟฟ้าเกินชั่วคราว ตัวอย่างเช่น ในระบบควบคุมมอเตอร์ การสวิตชิ่งของมอเตอร์ขนาดใหญ่สามารถสร้างแรงดันไฟฟ้าความถี่สูงพุ่งสูงขึ้นได้

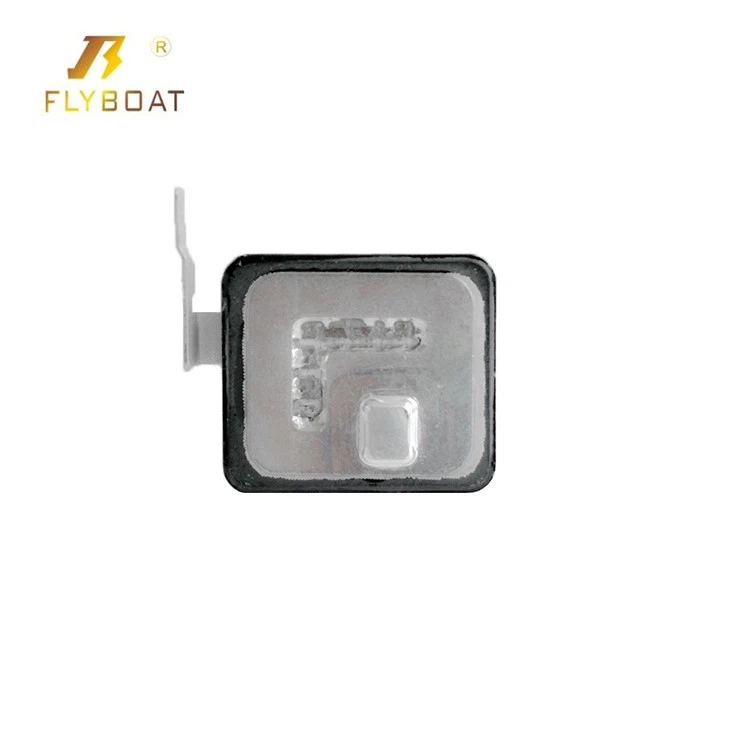

เมื่อเลือกวาริสเตอร์สำหรับการใช้งานทางอุตสาหกรรม สิ่งสำคัญคือต้องเลือกวาริสเตอร์ที่สามารถรองรับช่วงความถี่เฉพาะของเหตุการณ์แรงดันไฟฟ้าเกินที่คาดหวังได้ ของเราวาริสเตอร์พลังงานสูงอุตสาหกรรมได้รับการออกแบบมาเพื่อให้การป้องกันที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมด้วยช่วงความถี่ที่กว้าง มีความสามารถในการดูดซับพลังงานสูงและสามารถทนต่อการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างรวดเร็วที่เกี่ยวข้องกับกระบวนการทางอุตสาหกรรม

แอพพลิเคชั่นดีซี

ในวงจรไฟฟ้ากระแสตรง ความถี่จะเป็นศูนย์เป็นหลัก อย่างไรก็ตาม ยังคงมีเหตุการณ์แรงดันไฟฟ้าเกินชั่วคราวได้ เช่น เหตุการณ์ที่เกิดจากฟ้าผ่าหรือไฟฟ้าขัดข้องกะทันหัน ของเราเอ็มโอวี ดีซีวาริสเตอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งาน DC มีคุณสมบัติทางไฟฟ้าที่เสถียรภายใต้สภาวะ DC และสามารถป้องกันวงจรจากเหตุการณ์แรงดันไฟฟ้าเกินได้อย่างมีประสิทธิภาพ

อุปกรณ์ป้องกันไฟกระชาก (SPD)

อุปกรณ์ป้องกันไฟกระชากใช้เพื่อป้องกันระบบไฟฟ้าและอิเล็กทรอนิกส์จากไฟกระชากที่เกิดจากฟ้าผ่าและแรงดันไฟฟ้าเกินชั่วคราวอื่นๆ อุปกรณ์เหล่านี้มักจะมีวาริสเตอร์หลายตัว ความถี่ของไฟกระชากอาจแตกต่างกันไปขึ้นอยู่กับแหล่งกำเนิดและตำแหน่ง

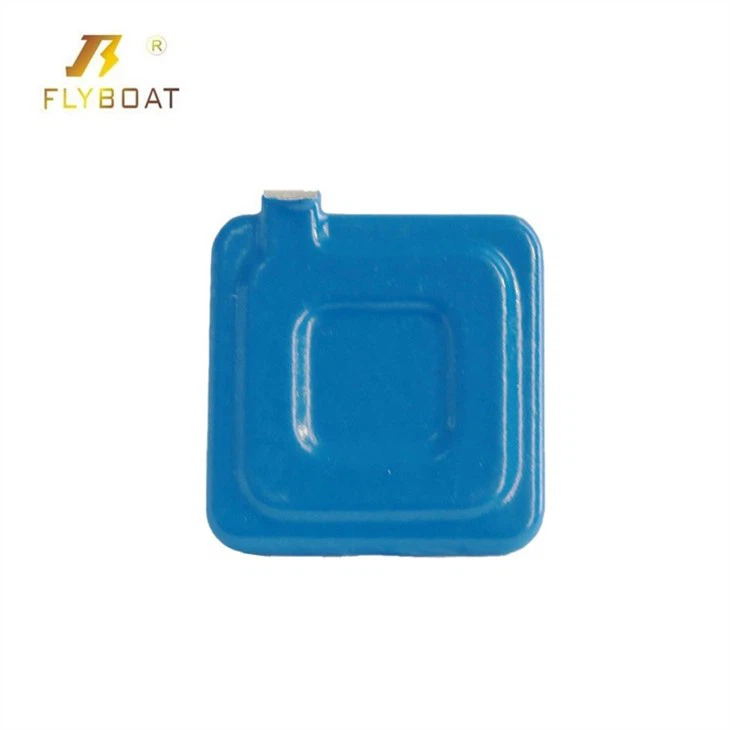

ของเราMOV วาริสเตอร์สำหรับ Spdได้รับการปรับให้เหมาะสมสำหรับการใช้งานใน SPD สามารถรองรับความถี่ที่หลากหลายที่เกี่ยวข้องกับเหตุการณ์ไฟกระชาก และให้การป้องกันที่เชื่อถือได้สำหรับอุปกรณ์ที่เชื่อมต่อ

บทสรุปและการเรียกร้องให้ดำเนินการ

โดยสรุป ความถี่มีผลกระทบอย่างมากต่อประสิทธิภาพของวาริสเตอร์แบบดิสก์เปล่า มันส่งผลต่อคุณลักษณะทางไฟฟ้า เวลาตอบสนอง การกระจายพลังงาน และกระบวนการชราภาพ เมื่อเลือกวาริสเตอร์ดิสก์เปล่าสำหรับการใช้งานเฉพาะ จำเป็นต้องพิจารณาช่วงความถี่ของเหตุการณ์แรงดันไฟฟ้าเกินที่คาดหวังอย่างรอบคอบ

ในฐานะซัพพลายเออร์วาริสเตอร์แบบดิสก์เปล่าที่เชื่อถือได้ เรามีผลิตภัณฑ์ที่หลากหลายที่ออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายของการใช้งานที่แตกต่างกัน ไม่ว่าคุณกำลังมองหาวาริสเตอร์สำหรับใช้ในอุตสาหกรรม วงจรไฟฟ้ากระแสตรง หรืออุปกรณ์ป้องกันไฟกระชาก เราก็สามารถมอบโซลูชั่นคุณภาพสูงให้กับคุณได้

หากคุณสนใจที่จะซื้อวาริสเตอร์ดิสก์เปล่าของเรา หรือมีคำถามใดๆ เกี่ยวกับประสิทธิภาพการทำงานภายใต้ความถี่ต่างๆ โปรดติดต่อเราเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกวาริสเตอร์ที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของคุณ

อ้างอิง

1. ฟิงค์, โดนัลด์ จี. และเอช. เวย์น บีตี้ คู่มือมาตรฐานสำหรับวิศวกรไฟฟ้า McGraw - การศึกษาบนเนินเขา, 2017.
2. แบล็กเบิร์น, โรนัลด์ เจ. การถ่ายทอดการป้องกัน: หลักการและการประยุกต์ สำนักพิมพ์ซีอาร์ซี, 2014.
3. ดอร์ฟ, ริชาร์ด ซี. และเจมส์ เอ. สโวโบดา ความรู้เบื้องต้นเกี่ยวกับวงจรไฟฟ้า ไวลีย์ 2018.
