ข้อกำหนดการติดตั้งสำหรับ DC MOV ในระบบ PV คืออะไร?

ข้อกำหนดการติดตั้งสำหรับ DC MOV ในระบบ PV คืออะไร?

ในฐานะซัพพลายเออร์ของ DC MOV สำหรับระบบ PV ฉันได้เห็นความสำคัญของการติดตั้งที่เหมาะสมในการรับรองความปลอดภัยและประสิทธิภาพของระบบเซลล์แสงอาทิตย์ (PV) DC Metal ออกไซด์ Varistor (MOV) มีบทบาทสำคัญในการปกป้องระบบ PV จากการเพิ่มขึ้นของแรงดันไฟฟ้าซึ่งอาจเกิดจากการโจมตีด้วยฟ้าผ่าความผันผวนของกริดหรือการรบกวนทางไฟฟ้าอื่น ๆ ในบล็อกนี้ฉันจะหารือเกี่ยวกับข้อกำหนดการติดตั้งคีย์สำหรับ DC MOV ในระบบ PV

1. การเลือกตำแหน่ง

ขั้นตอนแรกในการติดตั้ง DC MOV คือการเลือกตำแหน่งที่เหมาะสม ควรติดตั้ง MOV ให้ใกล้เคียงที่สุดกับอุปกรณ์ที่ปกป้อง ในระบบ PV ซึ่งโดยทั่วไปจะหมายถึงการติดตั้งใกล้กับกล่องแยก PV Array, อินเวอร์เตอร์หรือส่วนประกอบ DC ที่ละเอียดอ่อนอื่น ๆ ความใกล้ชิดนี้ช่วยลดความยาวของสายเคเบิลที่เชื่อมต่อซึ่งจะช่วยลดการเหนี่ยวนำและความเสี่ยงของการลดลงของแรงดันไฟฟ้าในระหว่างเหตุการณ์ที่เกิดขึ้น

เมื่อเลือกสถานที่ตั้งสิ่งสำคัญคือต้องพิจารณาปัจจัยด้านสิ่งแวดล้อม สถานที่ติดตั้งควรแห้งมีการระบายอากาศและป้องกันจากแสงแดดโดยตรงและอุณหภูมิสูง ความชื้นสูงอาจทำให้เกิดการกัดกร่อนในขั้วของ MOV ในขณะที่ความร้อนที่มากเกินไปสามารถลดลงของวัสดุ Varistor เมื่อเวลาผ่านไป ตัวอย่างเช่นหากติดตั้งระบบ PV ในพื้นที่ชายฝั่งควรติดตั้ง MOV ในตู้ปิดผนึกเพื่อป้องกันการกัดกร่อนของน้ำเค็ม

2. ความเข้ากันได้คะแนนไฟฟ้า

ก่อนการติดตั้งสิ่งสำคัญคือต้องแน่ใจว่า DC MOV มีการจัดอันดับไฟฟ้าที่ถูกต้องสำหรับระบบ PV แรงดันไฟฟ้าต่อเนื่องสูงสุดของ MOV (MCOV) ควรสูงกว่าแรงดันไฟฟ้าปกติของระบบ PV สำหรับระบบ PV ส่วนใหญ่ MCOV ของ DC MOV ควรมีอย่างน้อย 1.2 เท่าของแรงดันไฟฟ้า DC สูงสุดของอาร์เรย์ PV

คะแนนปัจจุบันของ MOV เป็นพารามิเตอร์ที่สำคัญอีกอย่างหนึ่ง มันควรจะสามารถจัดการกระแสไฟกระชากสูงสุดที่ระบบ PV มีแนวโน้มที่จะได้สัมผัส การโจมตีด้วยฟ้าผ่าสามารถสร้างพัลส์ระยะสั้นได้สูงมาก - แอมพลิจูดระยะเวลาระยะเวลาพัลส์และ MOV จะต้องสามารถกระจายพลังงานออกจากไฟกระชากเหล่านี้โดยไม่ล้มเหลว ตัวอย่างเช่นในภูมิภาคที่มีกิจกรรมฟ้าผ่าสูง DC MOV ที่มีการจัดอันดับกระแสไฟสูงขึ้นเช่น [x] ka ควรเลือก

คุณสามารถหาสิ่งที่เหมาะสมDC MOV สำหรับระบบ PVบนเว็บไซต์ของเราซึ่งให้คะแนนไฟฟ้าที่หลากหลายเพื่อตอบสนองความต้องการของระบบ PV ที่แตกต่างกัน

3. การติดตั้งและการเดินสาย

การติดตั้งและการเดินสายที่เหมาะสมเป็นสิ่งสำคัญสำหรับการทำงานที่มีประสิทธิภาพของ DC MOV MOV ควรติดตั้งอย่างแน่นหนาบนพื้นผิวแบนและไม่เป็นตัวนำโดยใช้ฮาร์ดแวร์การติดตั้งที่เหมาะสม พื้นผิวการติดตั้งควรจะสามารถทนต่อความเครียดเชิงกลที่เกิดจากการสั่นสะเทือนและการขยายตัวทางความร้อน

เมื่อเดินสาย MOV สิ่งสำคัญคือการปฏิบัติตามคำแนะนำของผู้ผลิตอย่างระมัดระวัง การเดินสายควรเป็นมาตรวัดที่ถูกต้องเพื่อจัดการกระแสไฟฟ้าที่กำหนดของ MOV การเดินสายแบบสั้น ๆ เป็นสิ่งที่ต้องการลดการเหนี่ยวนำให้น้อยที่สุด ขั้วบวกและลบของ MOV ควรเชื่อมต่ออย่างถูกต้องกับสาย DC ที่สอดคล้องกันของระบบ PV การเดินสายที่ไม่ถูกต้องไม่เพียง แต่ทำให้ MOV ไม่มีประสิทธิภาพ แต่ยังก่อให้เกิดอันตรายจากความปลอดภัย

ตัวอย่างเช่นเมื่อติดตั้ง DC MOV ในไฟล์ระบบสุริยะ 1,000Vการเดินสายควรจะสามารถจัดการกระแสไฟฟ้ากระแสตรงแรงดันสูง - แรงดันไฟฟ้าสูงโดยไม่ต้องมีความร้อนสูงเกินไป

4. สายดิน

การต่อสายดินเป็นส่วนสำคัญของการติดตั้ง DC MOV การเชื่อมต่อภาคพื้นดินที่เหมาะสมทำให้มั่นใจได้ว่าพลังงานส่วนเกินจากเหตุการณ์ไฟกระชากจะถูกเบี่ยงเบนไปสู่พื้นดินอย่างปลอดภัย MOV ควรเชื่อมต่อกับระบบสายดินที่ต่ำ - ความต้านทานที่มีความต้านทานน้อยกว่า 10 โอห์ม

ตัวนำสายดินควรมีพื้นที่กากบาทที่เพียงพอในการพกพากระแสไฟกระชาก ขอแนะนำให้ใช้ตัวนำสายดินโดยเฉพาะสำหรับ MOV แทนที่จะแบ่งปันกับอุปกรณ์ไฟฟ้าอื่น ๆ สิ่งนี้จะช่วยป้องกันการรบกวนและทำให้มั่นใจได้ว่า MOV สามารถทำงานได้อย่างอิสระในระหว่างเหตุการณ์ที่เกิดขึ้น

นอกจากนี้ควรตรวจสอบระบบการต่อสายดินอย่างสม่ำเสมอเพื่อให้แน่ใจว่ามีความสมบูรณ์ การกัดกร่อนการเชื่อมต่อที่หลวมหรือปัญหาอื่น ๆ สามารถเพิ่มความต้านทานต่อสายดินและลดประสิทธิภาพของ MOV

5. การป้องกันความเสียหายทางกายภาพ

DC MOV ควรได้รับการปกป้องจากความเสียหายทางกายภาพ สิ่งนี้สามารถทำได้โดยการติดตั้งในตู้ป้องกัน สิ่งที่แนบมาควรทำจากวัสดุที่ทนทานซึ่งสามารถทนต่อผลกระทบการแผ่รังสีรังสียูวีและสารปนเปื้อนด้านสิ่งแวดล้อม

สิ่งที่แนบมาควรมีจุดป้อนสายเคเบิลที่เหมาะสมเพื่อให้แน่ใจว่าการเดินสายได้รับการป้องกันและปิดผนึกอย่างเหมาะสม สิ่งนี้จะช่วยป้องกันความชื้นและฝุ่นละอองเข้าสู่สิ่งที่แนบมาและสร้างความเสียหายให้กับ MOV ตัวอย่างเช่นในการติดตั้ง PV อุตสาหกรรมสิ่งที่แนบมา MOV ควรได้รับการออกแบบมาเพื่อให้ตรงกับการจัดอันดับ IP (Ingress Protection) ที่เกี่ยวข้องเพื่อให้แน่ใจว่ามีความน่าเชื่อถือในระยะยาว

6. ความเข้ากันได้กับอุปกรณ์ป้องกันอื่น ๆ

ในระบบ PV อาจใช้ DC MOV ร่วมกับอุปกรณ์ป้องกันอื่น ๆ เช่นฟิวส์และเบรกเกอร์วงจร สิ่งสำคัญคือต้องแน่ใจว่าอุปกรณ์เหล่านี้เข้ากันได้กับกันและกัน

ควรมีขนาดฟิวส์หรือเบรกเกอร์อย่างถูกต้องเพื่อป้องกันการเคลื่อนไหวจากสภาพปัจจุบัน หากการจัดอันดับฟิวส์สูงเกินไปอาจไม่ระเบิดในระหว่างเหตุการณ์ปัจจุบันซึ่งสามารถทำลาย MOV ได้ ในทางกลับกันหากการจัดอันดับฟิวส์ต่ำเกินไปมันอาจระเบิดก่อนกำหนดทำให้ระบบหยุดทำงานที่ไม่จำเป็น

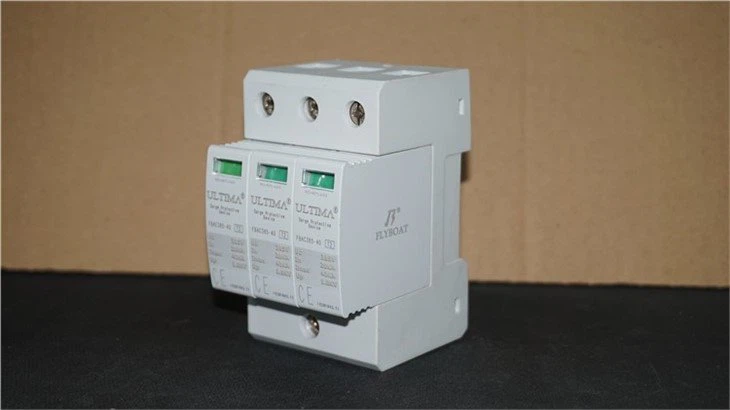

สำหรับ1,000V DC SPDการประสานงานระหว่าง MOV และอุปกรณ์ป้องกันอื่น ๆ มีความสำคัญอย่างยิ่งเพื่อให้แน่ใจว่าความปลอดภัยโดยรวมและความน่าเชื่อถือของระบบ PV

7. การทดสอบและการว่าจ้าง

หลังจากการติดตั้งควรทดสอบ DC MOV เพื่อให้แน่ใจว่าการทำงานที่เหมาะสม ซึ่งรวมถึงการตรวจสอบด้วยสายตาการทดสอบไฟฟ้าและการทดสอบการทำงาน

ควรทำการตรวจสอบด้วยสายตาเพื่อตรวจสอบสัญญาณของความเสียหายทางกายภาพการเชื่อมต่อที่หลวมหรือการกัดกร่อน การทดสอบทางไฟฟ้าเกี่ยวข้องกับการวัดพารามิเตอร์ไฟฟ้าของ MOV เช่นกระแสการรั่วไหลและแรงดันไฟฟ้าที่หนีบเพื่อให้แน่ใจว่าอยู่ในช่วงที่กำหนด

การทดสอบการใช้งานสามารถทำได้โดยการจำลองเหตุการณ์ไฟกระชากโดยใช้เครื่องกำเนิดไฟกระชาก สิ่งนี้ช่วยในการตรวจสอบว่า MOV สามารถยึดแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพและป้องกันระบบ PV

8. การบำรุงรักษาและการตรวจสอบ

การบำรุงรักษาและการตรวจสอบเป็นประจำเป็นสิ่งจำเป็นสำหรับประสิทธิภาพระยะยาวของ DC MOV MOV ควรได้รับการตรวจสอบเป็นระยะสำหรับสัญญาณของการสึกหรอเช่นการเปลี่ยนสีการแตกหรือการทำความร้อนที่ผิดปกติ

ควรตรวจสอบพารามิเตอร์ไฟฟ้าของ MOV เมื่อเวลาผ่านไป การเปลี่ยนแปลงที่สำคัญใด ๆ ในกระแสการรั่วไหลหรือแรงดันไฟฟ้าที่หนีบอาจบ่งบอกถึงปัญหาของ MOV ในกรณีเช่นนี้ควรเปลี่ยน MOV ทันทีเพื่อให้แน่ใจว่าการป้องกันอย่างต่อเนื่องของระบบ PV

บทสรุป

การติดตั้ง DC MOV ในระบบ PV ต้องพิจารณาอย่างรอบคอบเกี่ยวกับปัจจัยต่าง ๆ รวมถึงการเลือกตำแหน่งความเข้ากันได้คะแนนไฟฟ้าการติดตั้งและการเดินสายการต่อสายดินการป้องกันความเสียหายทางกายภาพความเข้ากันได้กับอุปกรณ์ป้องกันอื่น ๆ การทดสอบและการว่าจ้างและการบำรุงรักษาและการตรวจสอบ โดยปฏิบัติตามข้อกำหนดการติดตั้งเหล่านี้เจ้าของระบบ PV สามารถมั่นใจได้ถึงความปลอดภัยและความน่าเชื่อถือของระบบ

หากคุณกำลังมองหา DC MOV ที่มีคุณภาพสูงสำหรับระบบ PV ของคุณหรือมีคำถามใด ๆ เกี่ยวกับข้อกำหนดการติดตั้งโปรดติดต่อเราเพื่อรับการจัดซื้อและการอภิปรายเพิ่มเติม เรามุ่งมั่นที่จะจัดหาโซลูชั่นที่ดีที่สุดสำหรับความต้องการการป้องกันระบบ PV ของคุณ

การอ้างอิง

1. International Electrotechnical Commission (IEC) IEC 61643 - 311: 2018, ต่ำ - อุปกรณ์ป้องกันแรงดันไฟกระชาก - ส่วนที่ 311: อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบพลังงานแรงดันไฟฟ้าต่ำสำหรับการใช้งานหรือสถานที่เฉพาะ - อุปกรณ์ป้องกันไฟกระชากสำหรับระบบพลังงานแสงอาทิตย์
2. Underwriters Laboratories (UL) UL 1449, รุ่นที่สาม, อุปกรณ์ป้องกันไฟกระชาก
3. รหัสไฟฟ้าแห่งชาติ (NEC) NEC บทความ 690 ระบบโซลาร์เซลล์แสงอาทิตย์ (PV)
