วิธีการทดสอบสำหรับ DC SPD คืออะไร?

ในฐานะซัพพลายเออร์ DC SPD (อุปกรณ์ป้องกันกระแสไฟแรงโดยตรง) ฉันมักจะถูกถามเกี่ยวกับวิธีการทดสอบสำหรับส่วนประกอบที่สำคัญเหล่านี้ DC SPDs มีบทบาทสำคัญในการปกป้องระบบไฟฟ้าจากการเพิ่มขึ้นของแรงดันไฟฟ้าซึ่งอาจทำให้เกิดความเสียหายอย่างมีนัยสำคัญต่ออุปกรณ์และรบกวนการทำงาน ในโพสต์บล็อกนี้ฉันจะหารือเกี่ยวกับวิธีการทดสอบต่าง ๆ ที่ใช้เพื่อให้แน่ใจว่าคุณภาพและประสิทธิภาพของ DC SPDS

1. การตรวจสอบด้วยภาพ

ขั้นตอนแรกในการทดสอบ DC SPD คือการตรวจสอบด้วยภาพ สิ่งนี้เกี่ยวข้องกับการตรวจสอบสภาพร่างกายของอุปกรณ์สำหรับสัญญาณของความเสียหายใด ๆ เช่นรอยแตกการเผาไหม้หรือการเชื่อมต่อที่หลวม SPD ที่เสียหายอาจทำงานได้อย่างถูกต้องและอาจเป็นอันตรายต่อความปลอดภัย ในระหว่างการตรวจสอบด้วยภาพเรายังมองหาการติดฉลากที่เหมาะสมรวมถึงระดับแรงดันไฟฟ้ากระแสไฟฟ้าและระดับการป้องกัน ข้อมูลนี้เป็นสิ่งจำเป็นสำหรับการรับรองว่า SPD เหมาะสำหรับแอปพลิเคชันที่ตั้งใจไว้

2. การทดสอบพารามิเตอร์ไฟฟ้า

2.1. การทดสอบการรั่วไหลในปัจจุบัน

กระแสการรั่วไหลเป็นจำนวนเล็กน้อยของกระแสไฟฟ้าที่ไหลผ่าน SPD เมื่ออยู่ในสถานะปกติที่ไม่ใช่ไฟกระชาก กระแสการรั่วไหลที่มากเกินไปสามารถบ่งบอกถึงการติดตั้ง SPD ที่ผิดพลาดหรือการติดตั้งที่ไม่เหมาะสม ในการทดสอบกระแสรั่วไหลเราใช้เครื่องทดสอบกระแสรั่วไหล SPD เชื่อมต่อกับแหล่งพลังงานที่มีแรงดันไฟฟ้า DC ที่ได้รับการจัดอันดับและเครื่องทดสอบจะวัดกระแสกระแสที่ไหลผ่านอุปกรณ์ กระแสการรั่วไหลที่วัดได้ควรอยู่ในขอบเขตที่กำหนดโดยผู้ผลิต

2.2. การทดสอบระดับการป้องกันแรงดันไฟฟ้า

ระดับการป้องกันแรงดันไฟฟ้าคือแรงดันไฟฟ้าสูงสุดที่ SPD อนุญาตให้ผ่านไปยังอุปกรณ์ที่ได้รับการป้องกันในระหว่างการกระชาก การทดสอบนี้มีความสำคัญสำหรับการกำหนดประสิทธิภาพของ SPD ในการปกป้องระบบไฟฟ้า เราใช้เครื่องกำเนิดไฟฟ้ากระชากเพื่อจำลองแรงดันไฟกระชาก เครื่องกำเนิดไฟฟ้ากระชากใช้รูปคลื่นไฟกระชากที่เฉพาะเจาะจง (เช่นคลื่นแรงดันไฟฟ้า 1.2/50 μs) กับ SPD ที่ระดับการทดสอบที่กำหนดไว้ล่วงหน้า อุปกรณ์วัดแรงดันไฟฟ้าใช้ในการวัดแรงดันไฟฟ้าข้ามขั้วที่ได้รับการป้องกันของ SPD แรงดันไฟฟ้าที่วัดได้ควรต่ำกว่าระดับการป้องกันแรงดันไฟฟ้าที่ระบุ

2.3. การทดสอบกำลังการผลิตปัจจุบัน

กำลังการผลิตกระแสไฟฟ้าของ SPD คือปริมาณสูงสุดของกระแสไฟฟ้าสูงสุดที่สามารถปล่อยได้อย่างปลอดภัยในระหว่างการเพิ่มขึ้นโดยไม่ได้รับความเสียหาย ในการทดสอบสิ่งนี้เราใช้เครื่องกำเนิดไฟฟ้าสูง - ปัจจุบันเพื่อใช้พัลส์กระแสสูง - แอมพลิจูด (เช่นคลื่นกระแส 8/20 μs) กับ SPD แอมพลิจูดปัจจุบันจะค่อยๆเพิ่มขึ้นเรื่อย ๆ จนกระทั่ง SPD ถึงกำลังการผลิตสูงสุดในปัจจุบัน SPD ควรจะสามารถทนต่อพัลส์ปัจจุบันจำนวนหนึ่งโดยไม่ลดลงอย่างมีนัยสำคัญในประสิทธิภาพ

3. การทดสอบความร้อน

DC SPD สามารถสร้างความร้อนในระหว่างการทำงานปกติและโดยเฉพาะอย่างยิ่งในช่วงเหตุการณ์ที่เกิดขึ้น ความร้อนที่มากเกินไปอาจส่งผลต่อประสิทธิภาพและอายุการใช้งานของ SPD การทดสอบความร้อนใช้เพื่อให้แน่ใจว่า SPD ทำงานภายในช่วงอุณหภูมิที่ปลอดภัย เราใช้กล้องถ่ายภาพความร้อนหรือเซ็นเซอร์อุณหภูมิเพื่อตรวจสอบอุณหภูมิของ SPD ในระหว่างการทดสอบ SPD อยู่ภายใต้ชุดของเหตุการณ์ที่เกิดขึ้นและอุณหภูมิจะถูกวัดที่จุดต่าง ๆ บนอุปกรณ์ การเพิ่มขึ้นของอุณหภูมิควรอยู่ในขอบเขตที่กำหนดโดยผู้ผลิต

4. การทดสอบด้านสิ่งแวดล้อม

4.1. การทดสอบอุณหภูมิและความชื้น

DC SPDs อาจติดตั้งในสภาพแวดล้อมที่หลากหลายรวมถึงสภาพแวดล้อมที่สูง - อุณหภูมิและความชื้นสูง การทดสอบอุณหภูมิและความชื้นใช้เพื่อประเมินประสิทธิภาพของ SPD ภายใต้เงื่อนไขเหล่านี้ SPD ถูกวางไว้ในห้องสภาพภูมิอากาศซึ่งสามารถควบคุมอุณหภูมิและความชื้นได้ อุปกรณ์จะอยู่ภายใต้ชุดของอุณหภูมิและรอบความชื้นและพารามิเตอร์ไฟฟ้าของมันจะถูกวัดที่จุดที่แตกต่างกันในระหว่างรอบ SPD ควรรักษาประสิทธิภาพภายในขีด จำกัด ที่ระบุตลอดการทดสอบ

4.2. การทดสอบการสั่นสะเทือนและการกระแทก

ในบางแอปพลิเคชัน DC SPDs อาจสัมผัสกับการสั่นสะเทือนและแรงกระแทก การทดสอบการสั่นสะเทือนและการกระแทกถูกใช้เพื่อให้แน่ใจว่า SPD สามารถทนต่อความเครียดเชิงกลเหล่านี้โดยไม่ได้รับความเสียหาย SPD ติดตั้งบนโต๊ะสั่นสะเทือนหรือเครื่องทดสอบช็อต อุปกรณ์นั้นอยู่ภายใต้ความถี่การสั่นสะเทือนที่เฉพาะเจาะจงและแอมพลิจูดหรือพัลส์ช็อตตามมาตรฐานที่เกี่ยวข้อง หลังจากการทดสอบแล้ว SPD จะถูกตรวจสอบด้วยสายตาและวัดพารามิเตอร์ไฟฟ้าเพื่อให้แน่ใจว่ายังคงทำงานได้อย่างถูกต้อง

5. การทดสอบความเข้ากันได้

DC SPDs มักจะใช้ร่วมกับส่วนประกอบไฟฟ้าอื่น ๆ เช่นแผงโซลาร์เซลล์แบตเตอรี่และอินเวอร์เตอร์ การทดสอบความเข้ากันได้ใช้เพื่อให้แน่ใจว่า SPD ไม่รบกวนการทำงานปกติของส่วนประกอบเหล่านี้และในทางกลับกัน เราเชื่อมต่อ SPD เข้ากับวงจรทดสอบที่มีส่วนประกอบอื่น ๆ และจำลองสภาพการทำงานปกติ พารามิเตอร์ไฟฟ้าของส่วนประกอบทั้งหมดจะถูกตรวจสอบเพื่อให้แน่ใจว่าไม่มีการโต้ตอบที่ไม่พึงประสงค์

ช่วงผลิตภัณฑ์ของเรา

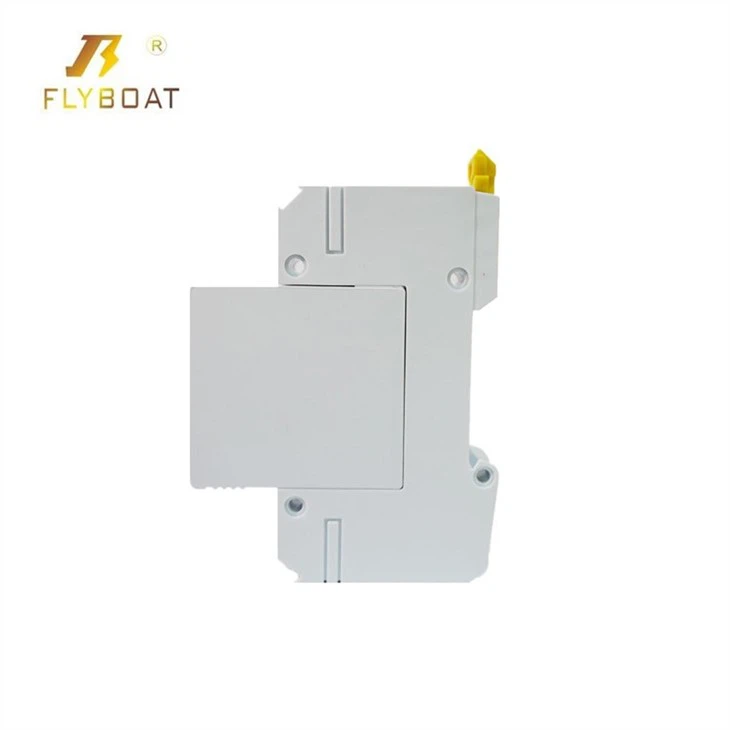

เรานำเสนอ DC SPD ที่หลากหลายที่เหมาะสำหรับการใช้งานที่แตกต่างกัน สำหรับระบบสัญญาณเรามีระบบสัญญาณป้องกันไฟกระชากที่ให้การป้องกันที่เชื่อถือได้จากการเพิ่มขึ้นของแรงดันไฟฟ้า ของเราDC MOV สำหรับระบบ PVได้รับการออกแบบมาโดยเฉพาะสำหรับระบบเซลล์แสงอาทิตย์โดยให้การป้องกันประสิทธิภาพสูงสำหรับแผงโซลาร์เซลล์ และสำหรับระบบพลังงานแสงอาทิตย์ที่มีการจัดอันดับ 1,000V เราระบบสุริยะ 1,000VSPD เป็นตัวเลือกที่เหมาะ

บทสรุป

การทดสอบ DC SPDS เป็นกระบวนการที่ครอบคลุมซึ่งเกี่ยวข้องกับวิธีการหลายวิธีเพื่อให้แน่ใจว่าคุณภาพประสิทธิภาพและความปลอดภัยของพวกเขา ด้วยการดำเนินการทดสอบเหล่านี้เราสามารถให้ลูกค้าด้วยผลิตภัณฑ์ที่เชื่อถือได้และมีคุณภาพสูง หากคุณต้องการ DC SPDS สำหรับระบบไฟฟ้าของคุณเราขอเชิญคุณติดต่อเราสำหรับข้อมูลเพิ่มเติมและเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือก SPD ที่เหมาะสมที่สุดสำหรับแอปพลิเคชันของคุณและสร้างความมั่นใจว่ากระบวนการจัดซื้อจัดจ้างที่ราบรื่น

การอ้างอิง

1. IEC 61643 - 311: ต่ำ - อุปกรณ์ป้องกันไฟกระชากแรงดันไฟฟ้า - ส่วนที่ 311: อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบปัจจุบันโดยตรง - ข้อกำหนดและการทดสอบ
2. UL 1449: มาตรฐานสำหรับอุปกรณ์ป้องกันไฟกระชาก
